Bureau d'étude électronique : étude, conception & production
Donnez vie à vos projets électroniques.
Notre métier.
Notre expérience au service de vos idées.
Fort de plus de 10 ans d’expérience, notre bureau d’étude électronique met toutes ses compétences à votre service. Nous vous apportons la rigueur nécessaire à l’élaboration d’un projet de conception solide. Nous collaborons avec des partenaires soigneusement sélectionnés pour assurer une qualité matérielle de bout en bout.
Que vous soyez une start-up, une PME ou un grand groupe, nous proposons un suivi sur mesure.
Les étapes d'une conception électronique sur-mesure :
Notre équipe étudie attentivement vos idées et vos besoins pour la réalisation de votre projet électronique. Nous travaillons en collaboration avec vous pour comprendre vos objectifs et concevoir une solution sur mesure répondant à vos exigences.
Nous entreprenons ensuite l’étude approfondie de votre projet grâce aux informations recueillies. Nous procédons à la rédaction des spécifications techniques, des contraintes ainsi que des possibilités pour concevoir votre solution électronique, en utilisant les dernières technologies disponibles.
L’étape suivante : la création d'un prototype fonctionnel. Notre équipe d'ingénieurs réalise un prototype démontrant la viabilité et les performances du projet électronique développé.
Après la validation et l’optimisation du prototype, Naonext vous assiste dans la mise sur le marché de votre projet électronique. Nous vous accompagnons dans les démarches de réglementation et élaborons avec vous une stratégie de lancement efficace pour assurer le succès de votre produit électronique.
nos prestations.
Un accompagnement de A à Z
- Réunion d’analyse du besoin
- Conseils et choix stratégiques de spécifications produit
- Revues de cahier des charges avec le client afin d’être en correspondance avec le besoin
- Approche MVP (Minimum Viable Product)
- Réalisation d’un POC (Proof of concept)
- Architecture globale : Rédaction détaillée du fonctionnement du produit avec les contraintes associées Le fonctionnement, le mode opératoire, diagrammes de séquences, scénarios d’utilisation
- Validation client avant le début des études techniques
- Architecture Hardware et Firmware
- Spécifications détaillés, les grands ensembles de composants, contraintes
- Schéma et sourcing
- Design to cost
- Conception de package de composant
- Gestion des alimentations et bilan de puissance
- Battery Less, Energy Harvesting
- Conception très basse consommation
- Module de communication : Wifi, GPRS, 3G, 4G, 5G Bluetooth, Bluetooth LE, NFC, LORA, Sigfox.
- Routage CMS et vérification DRC
- Dossier de production complet
- Proposition de design
- Modélisation 3D du design retenu
- Recherche d’architectures produit
- Modélisation 3D des architectures produit
- Recherche de process en adéquation avec la série envisagée
- Modélisation 3D et 2D poussée de l’architecture retenue
- Mise en plan des pièces
- Eclaté de montage des pièces pour la production
- Programmation Bare Metal ou avec OS temps réel
- Réalisation d’interface IHM embarquée ou sur PC
- Développement sur Microcontrôleur STM32, Texas, Microchip.
- Développement basse consommation
- Programmation bas niveau
- Programmation Application embarqué
- Gestion d’API et échanges sécurisés avec serveurs distants
- Mise à jour OTA en BLE, BT et LTE.
- Grande surface d’atelier
- Imprimante 3D
- Différents outils de table
- Assemblage de sous partie de produit
- Micro-usine pour de la petite série
- Plans de travail ergonomique
- Mise au point assemblage
- Essais sur banc d'endurance
- Accompagnement dans la recherche de partenaires industriels
- Rencontre et visite des différentes entités
- Dossier de production détaillé du produit
- Contraintes de fabrication
- Conception d’un banc de test
- Mise en place et formation des équipes à l’utilisation du banc
- Plan de validation à réception des prototypes
- Vérification des signaux
- Mesure de consommation fine
- Optimisation et pré-accordage des antennes
- Accompagnement dans le laboratoire de certification
- Mise en place de la procédure de test
- Programmation d’un firmware spécifique aux tests.
- Elaboration d’un document et de procédure de test
- Présence sur place pendant les essais
- CE, ROHS, UL, FCC
- Routage CMS et traversant
- Jusqu’à 20 couches
- Packages BGA, QFN
- Signaux : USB, SATA, I2C, Ethernet, HDMI, SPI, UART, MIPI, LVDS
- Circuits RF/HF/UHF, respect de la ligne 50 ohm
- Programmation fine des DRC
- Carte Rigide, Flex, Semi-flex
- Respect des règles de l’art CEM

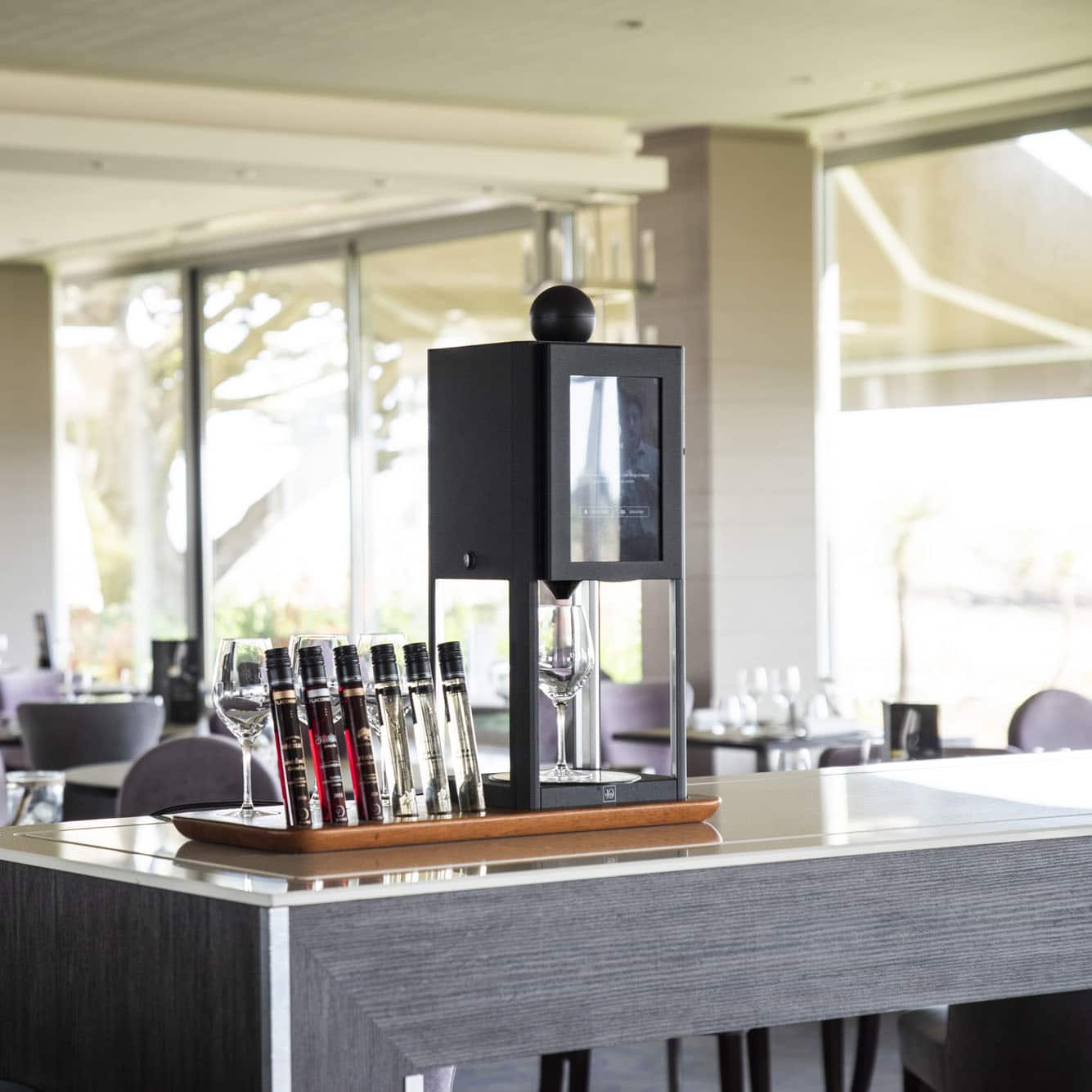

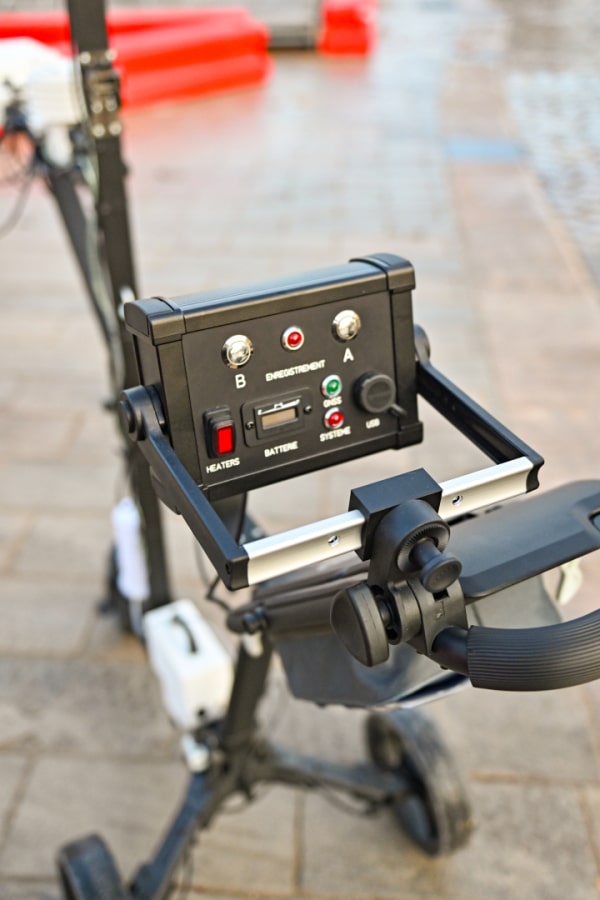

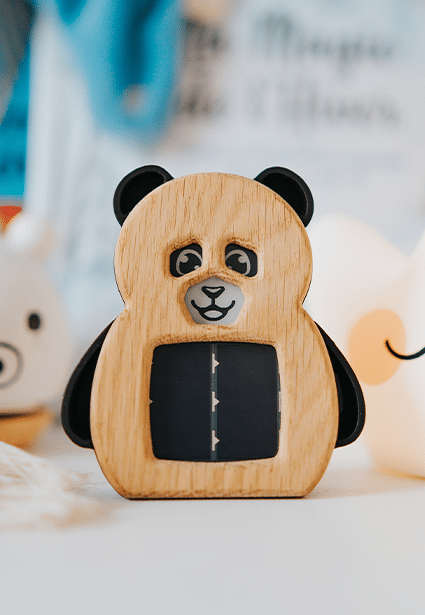

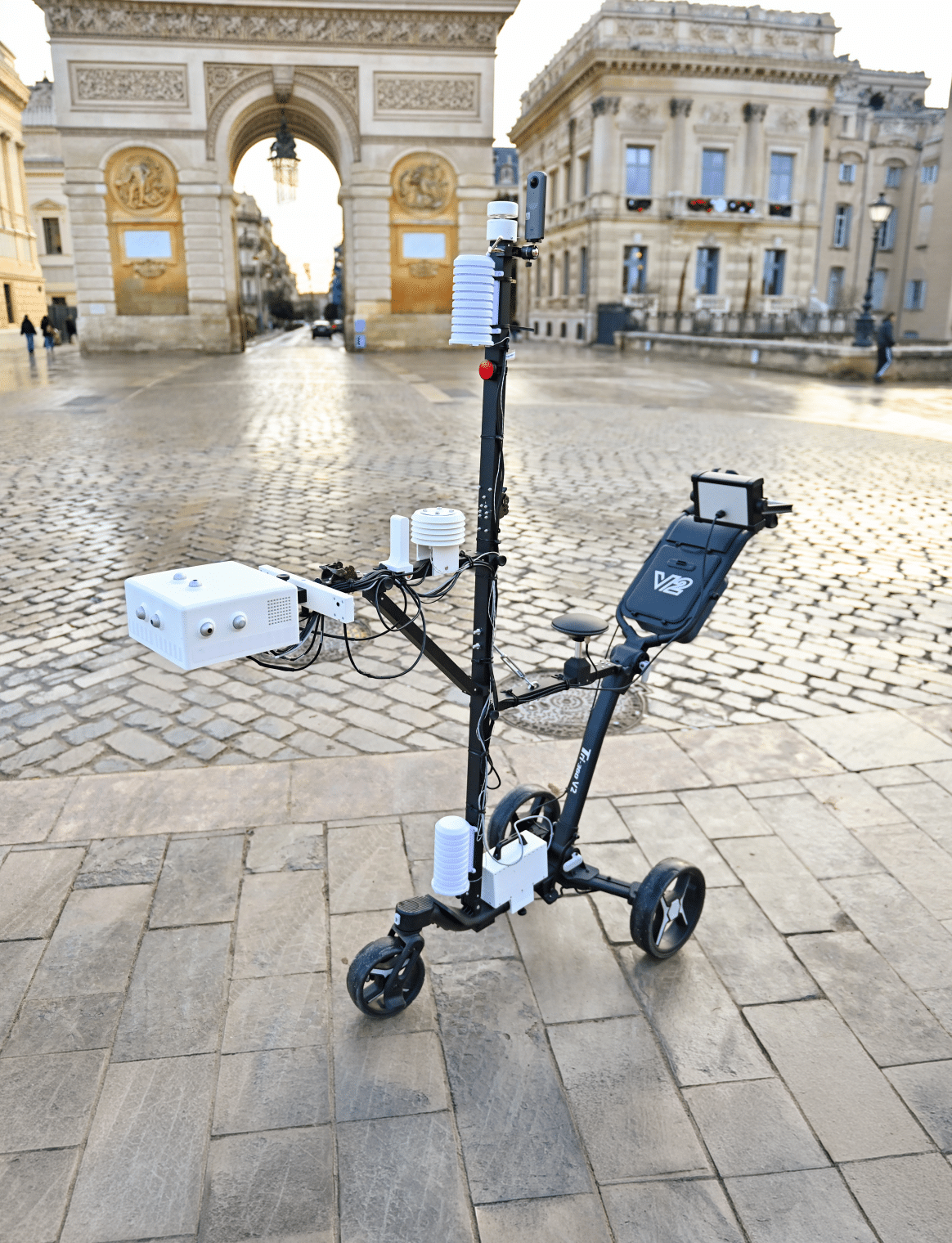

Nos projets phares.
Obtenez des financements pour vos projets électroniques
Naonext est agréé CIR (Crédit Impôt Recherche) et CII (Crédit d’Impôt à l’Innovation) pour ses prestations de bureau d’études électroniques.
N’hésitez pas à nous contacter pour discuter du financement de vos projets innovants dans le domaine de l’électronique ou des systèmes embarqués. Nous sommes également là pour vous conseiller sur la réussite de votre projet et/ou votre lancement de produit.
Le Crédit Impôt Recherche permet d’obtenir des financements pour des concepts faisant progresser la connaissance scientifique et technique. Ce dispositif n’est pas applicable à tous les projets, mais pensez-y ! L’aide peut s’élever jusqu’à 30% de la somme engagée.
Le Crédit d’Impôt à l’Innovation (CII) est une mesure fiscale réservée aux PME. Celles-ci peuvent bénéficier d’un crédit d’impôt sur la conception de prototypes ou d’installations pilotes de produits nouveaux. Ce crédit peut s’élever jusqu’à 20% de la somme engagée.
